Ошибки при работе с клеем для блоков и способы их избежать

 Качественная кладка стеновых блоков определяет долговечность, теплоэффективность и прочность всей конструкции. Ключевым элементом этой системы является не сам блок, а тонкошовный клеевой состав, который его скрепляет. Нарушение технологии работы с клеем сводит на нет все преимущества современных кладочных материалов. Рассмотрим частые ошибки и способы их избежать.

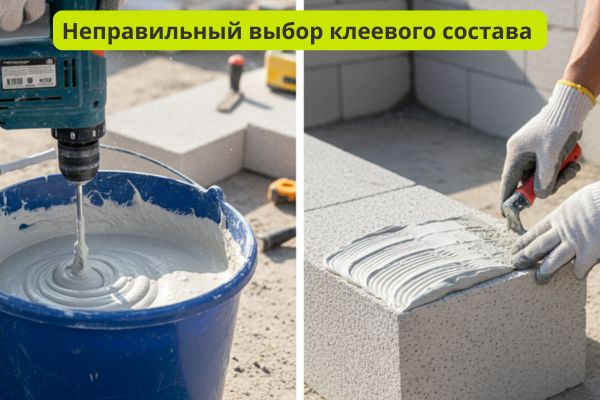

Неправильный выбор клеевого состава

Мнение, “что клей для блоков – он и в Африке клей”, является одной из самых распространенных и дорогостоящих ошибок в частном и порой даже в профессиональном строительстве. Каждый тип блока обладает уникальными физико-химическими и геометрическими характеристиками.

Газобетонные блоки

Имеют почти идеальную геометрию, высокую паропроницаемость и способность активно впитывать влагу. Клей для них должен быть:

• Тонкослойным (шов 1-3 мм) для минимизации «мостиков холода».
• Высокопластичным для легкого нанесения и распределения.
• С высокой адгезией и аналогичной газобетону паропроницаемостью.

Пенобетонные блоки

Обладают более неровной формой, сниженными показателями водопоглощения и обычно меньшей маркой прочности. Для кладки пенобетонных блоков применяют специализированные клеевые составы, допускающие чуть более толстый шов — до 5 мм — чтобы компенсировать неровности поверхности. Такие смеси могут содержать добавки, повышающие сцепление с менее пористой основой.

Керамические блоки

Обладают высоким водопоглощением и рифленой поверхностью для улучшения сцепления с раствором. Клей для них должен быть водоудерживающим, пластичным, иметь повышенную прочность на сжатие и изгиб.

Применение универсальных цементно-песчаных растворов вместо специализированных составов

Использование традиционного ЦПС толщиной 10-15 мм вместо тонкослойного клея – грубейшее нарушение технологии, ведущее к катастрофическим последствиям:

• Мостики холода. Толстые швы из цементного раствора становятся проводниками холода. Теплоэффективность стены падает на 30-40%, что приводит к повышенным затратам на отопление и образованию конденсата.
• Перерасход материала. Толстый шов не увеличивает прочность кладки, а лишь ведет к перерасходу раствора.
• Нарушение геометрии. Уложить блок с идеальной геометрией на толстый неровный шов невозможно. Стена получается кривой, а это создает проблемы при последующей отделке.
• Прочность. Неравномерная толщина шва приводит к неравномерному распределению нагрузки и появлению точечных напряжений, снижает общую прочность конструкции.

Как правильно подобрать состав для разных материалов

• Читайте назначение на упаковке. Производители четко указывают: «Для кладки газобетона», «Для керамических блоков».
• Требуйте сертификаты соответствия. Качественный клей имеет технические сертификаты, подтверждающие его свойства (адгезия, прочность, морозостойкость, паропроницаемость).
• Учитывайте условия работ. Существуют зимние клеи (с противоморозными добавками) и летние.
• Для неровных блоков (некоторые виды пенобетона) допустимо применение специальных «теплых» кладочных растворов, но не обычного ЦПС.

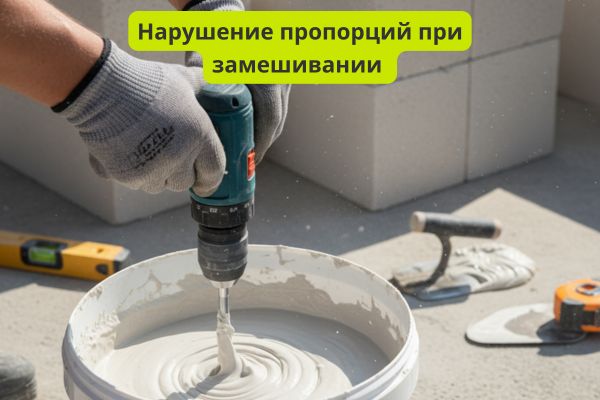

Нарушение пропорций при замешивании

Замешивание клея – это не простое разведение смеси водой, а точный технологический процесс. Пренебрежение инструкцией производителя – вторая по критичности ошибка.

• Недостаток воды. Сухая, недостаточно увлажненная смесь не достигает нужной пластичности и адгезии. Она плохо наносится, не заполняет все неровности, что приводит к образованию “пустот” в шве и резкому снижению прочности сцепления блоков. Работать с такой смесью тяжело, она начинает осыпаться и крошиться.
• Излишек воды. Самая частая ошибка. Слишком жидкий клей обтекает боковые грани блоков, пачкая их и увеличивая расход
• Использование некачественной воды (грязной, с примесями). Вода – это не просто растворитель, а активный компонент химической реакции гидратации цемента. Применение воды из неизвестных источников (пруд, река) с содержанием масел, солей, органических веществ, ила нарушает процесс отвердения. Загрязнения выступают в роли «замедлителей» или, наоборот, «ускорителей» схватывания, нарушая прогнозируемое время жизнеспособности смеси. Соли и химикаты могут вызывать высолы – белые разводы на поверхности кладки, а в долгосрочной перспективе – способствовать коррозии самого клеевого шва и арматуры.

Совокупность этих ошибок приводит к системным проблемам:

• Потеря прочности,
• Расслоение смеси
• Нарушение теплового контура
• Гигроскопичность

 Решение данной проблемы – правильная технология замеса:

• Строго следовать инструкции. На мешке всегда указано точное количество воды на кг сухой смеси.
• Использовать чистую водопроводную воду комнатной температуры.
• Замешивать электромеханическим способом (низкооборотистой дрелью с миксерной насадкой) до получения однородной, без комков, консистенции.
• Дать смеси «созреть» («отдохнуть») 5-10 минут после первоначального замеса, затем повторно немного перемешать
• Не добавлять воду в уже схватившуюся смесь.Срок жизнеспособности готового раствора (обычно 2-4 часа) нельзя искусственно увеличивать разбавлением.

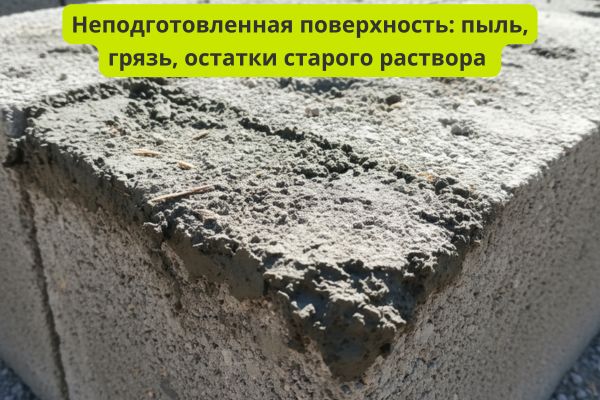

Неподготовленная поверхность: пыль, грязь, остатки старого раствора

Суть проблемы заключается в том, что основание блоков покрыто продуктами распила, пылью от шлифовки, грязью или следами предыдущих операций. Этот слой создает барьер, физически отделяя клей от тела блока.

В результате происходит:

• Снижение адгезии. Прочность сцепления (адгезии) падает на 50% и более. Шов становится условным, а не работающим элементом кладки.
• Неконтролируемая усадка и трещинообразование. Неравномерное сцепление приводит к тому, что нагрузки в стене распределяются хаотично. Вместо единого монолита получается набор элементов, работающих  по отдельности. Это приводит к сетке усадочных трещин по швам.
• Разрушение теплотехнической однородности. Микроскопические пустоты в зоне контакта становятся мостиками холода. Влагонасыщение в этих зонах приводит к дальнейшему разрушению клея при замерзании.

Экспертные решения – двухэтапная механическая очистка:

• Этап 1 (Грубая очистка). Использование специализированного рубанка или тёрки для газобетона для удаления крупных неровностей и наплывов.
• Этап 2 (Тонкая очистка). Обязательное использование щетки с жесткой металлической или синтетической щетиной для каждого укладываемого блока.
• Финишное обеспыливание.  После механической очистки пыль необходимо удалить с поверхности. Идеальный метод — использование компрессора со струей сжатого воздуха. При его отсутствии — тщательное сметание широкой кистью.

Проверять чистоту поверхности можно простым тактильным способом –  провести рукой в перчатке по блоку. Перчатка должна остаться чистой.

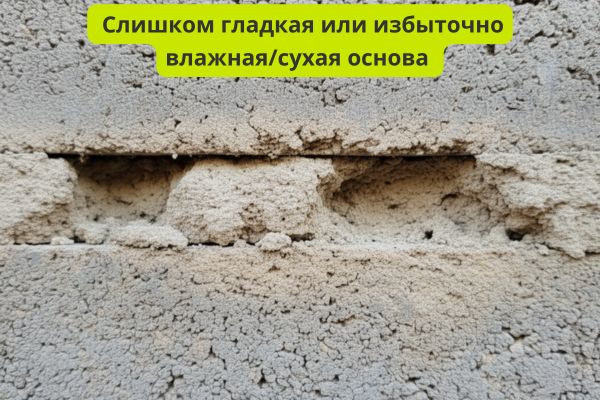

 Слишком гладкая или избыточно влажная/сухая основа

Неправильное состояние поверхности блока и ее влажности нарушает процесс гидратации цемента в клеевом составе и механизм адгезии. В результате  концентрация цемента и полимерных модификаторов падает, что не позволяет раствору набрать марочную прочность. Шов остается рыхлым и пористым.

Если же блок пересушен в жару, материал моментально впитывает воду из клея. Цемент не успевает пройти полную гидратацию, реакции прекращаются. Это приводит к растрескиванию, пылению шва и отсутствию набора прочности.

Экспертные решения:

• Для гладких основ обязательная обработка грунтовками глубокого проникновения. Они не просто связывают пыль, а создают на поверхности прочную шероховатую полимерную пленку с высоким адгезионным потенциалом.
• Контроль влажности. Блоки должны храниться на поддонах под укрытием. Перед кладкой в жару  их необходимо слегка увлажнить.

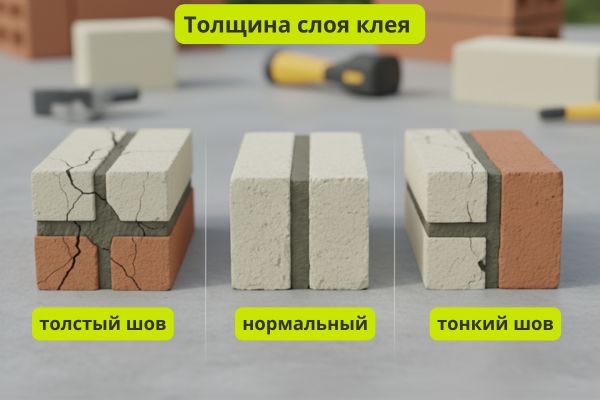

Нанесение слишком толстого или тонкого слоя

Нарушение регламентированной толщины шва кардинально меняет физико-механические свойства кладки. При слишком толстом толстый слое (более 3-5 мм) прочность кладки на сжатие падает на 20-40%. Шов толщиной 8-10 мм вместо 2-3 мм увеличивает общие теплопотери стены на 25-30%, превращаясь в сплошную сетку мостиков холода. Кроме того происходит перерасход дорогостоящего клея.

Тонкий слой (менее 1,5 мм) не компенсирует неровности блоков. Возникают точечные нагрузки (концентраторы напряжений) и пустоты. Кладка не становится монолитной, а прочность определяется самыми слабыми и неудачно состыкованными участками.

Как решить проблему?

Для нанесения идеально ровного слоя необходимо использовать зубчатый шпатель (кельму). Высота зуба должна соответствовать требуемой толщине шва.

Подбор кельмы:

• Для блоков 1-й категории (погрешность ±1 мм) — зуб 3-4 мм.
• Для блоков 2-й категории (погрешность до 3 мм) — зуб 5-6 мм.

Клей наносится на горизонтальную и вертикальную поверхности (для блоков без пазо-гребневого соединения). После установки блока излишки, выступившие из шва, не затираются, а срезаются мастерком и используются повторно. Втирание их обратно нарушает однородность шва.

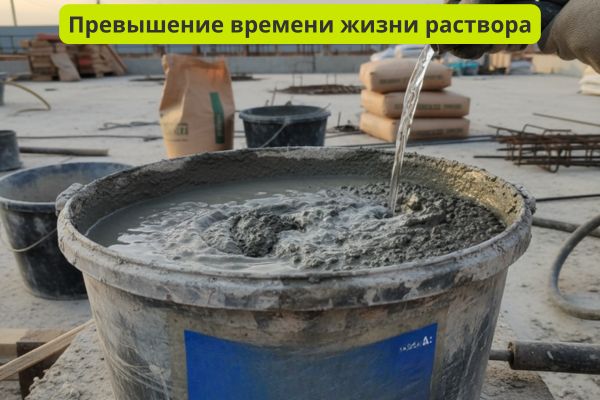

Превышение времени жизни раствора

Жизнеспособность раствора — это период, в течение которого он сохраняет пластичность и адгезионные свойства. В застывшей смеси уже происходит кристаллизация цементного камня. Добавление воды временно возвращает пластичность, но при этом нарушает водоцементное соотношение. Такой шов после высыхания не наберет и 30% от проектной прочности, будет рыхлым и крошащимся. В связи с этим рекомендуется использовать раствор в течение 1-2 часов при температуре  - +20 градусов. Замешивать клей следует ровно столько, сколько будет израсходовано за определенный промежуток времени.

Частые ошибки при укладке блоков

• Смещение блоков после начала схватывания клея (через 10-15 минут) приводит к образованию воздушных полостей в швах. Это нарушает целостность кладки. Для предотвращения данной проблемы необходимо использовать резиновую киянку в течение первых 3-5 минут после укладки.
• Неправильная перевязка швов, когда вертикальные швы совпадают в соседних рядах, снижает прочность стены и ее устойчивость к боковым нагрузкам. Минимальное смещение швов должно составлять не менее 0,4 высоты блока (≥100 мм для газобетона), оптимально - смещение на половину длины блока.
• Работа при температурах ниже +5°C приводит к замерзанию воды и разрушению структуры клея, а при температурах выше +25°C - к быстрому испарению влаги и хрупкости швов. Следует использовать зимние клеи с противоморозными добавками при работе от +5°C до -10°C.
• Влияние ветра и солнечных лучей ускоряет испарение влаги из клея. Необходимо использовать защитные ограждения, укрывать свежую кладку пленкой и вести работы на теневой стороне здания в жаркую погоду

Заключение

Грамотный выбор клея для блоков и строгое соблюдение технологии его применения — залог прочности и долговечности кладки. Качественный состав обеспечивает надежное сцепление элементов, минимизирует образование мостиков холода и предотвращает появление трещин. Использование неподходящего раствора или игнорирование рекомендаций производителя приводит к ослаблению конструкции, повышенным теплопотерям и затратам на ремонт. Соблюдение всех этапов работ, от подготовки основания до корректной толщины шва, позволяет сохранить геометрию стен, повысить их устойчивость к нагрузкам и продлить срок службы здания. Если же вам нужен качественный клеевой состав для блоков, найти вы можете его в нашем интернет-магазине.
